Cada trabajo con lo que se entrega: modelo, plano y datos de fabricación u obra. Tocá uno para ver la ficha completa.
Soporte angular 01
Brida 01
Eje escalonado 01
CRDZ Industrial · Pieza de muestra

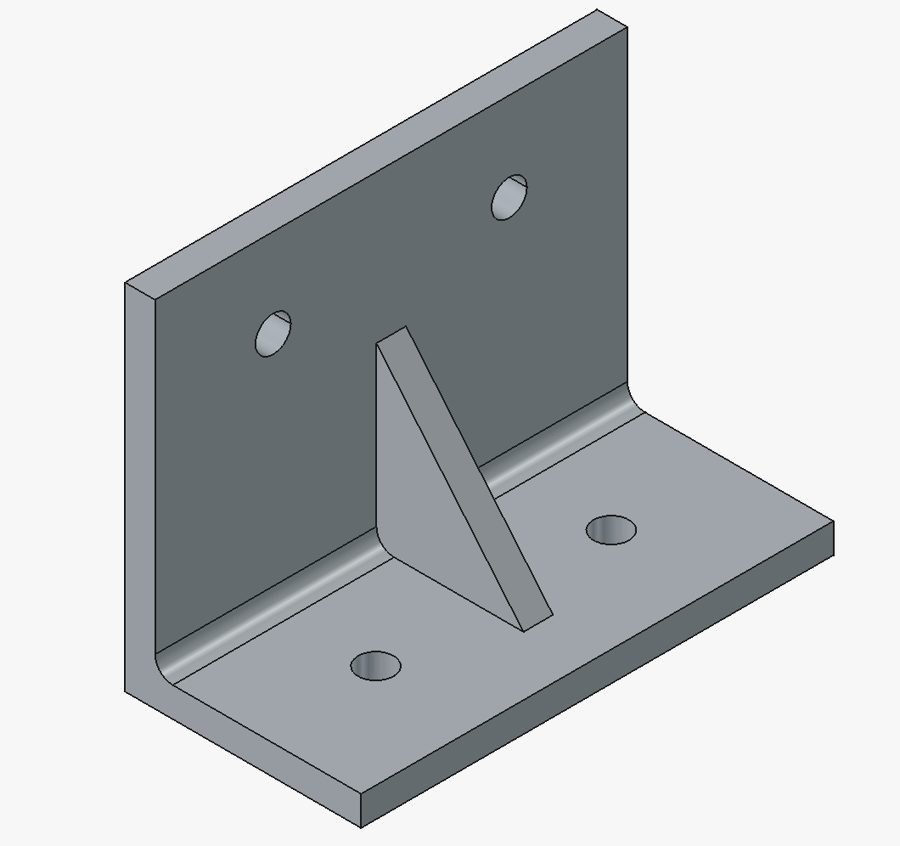

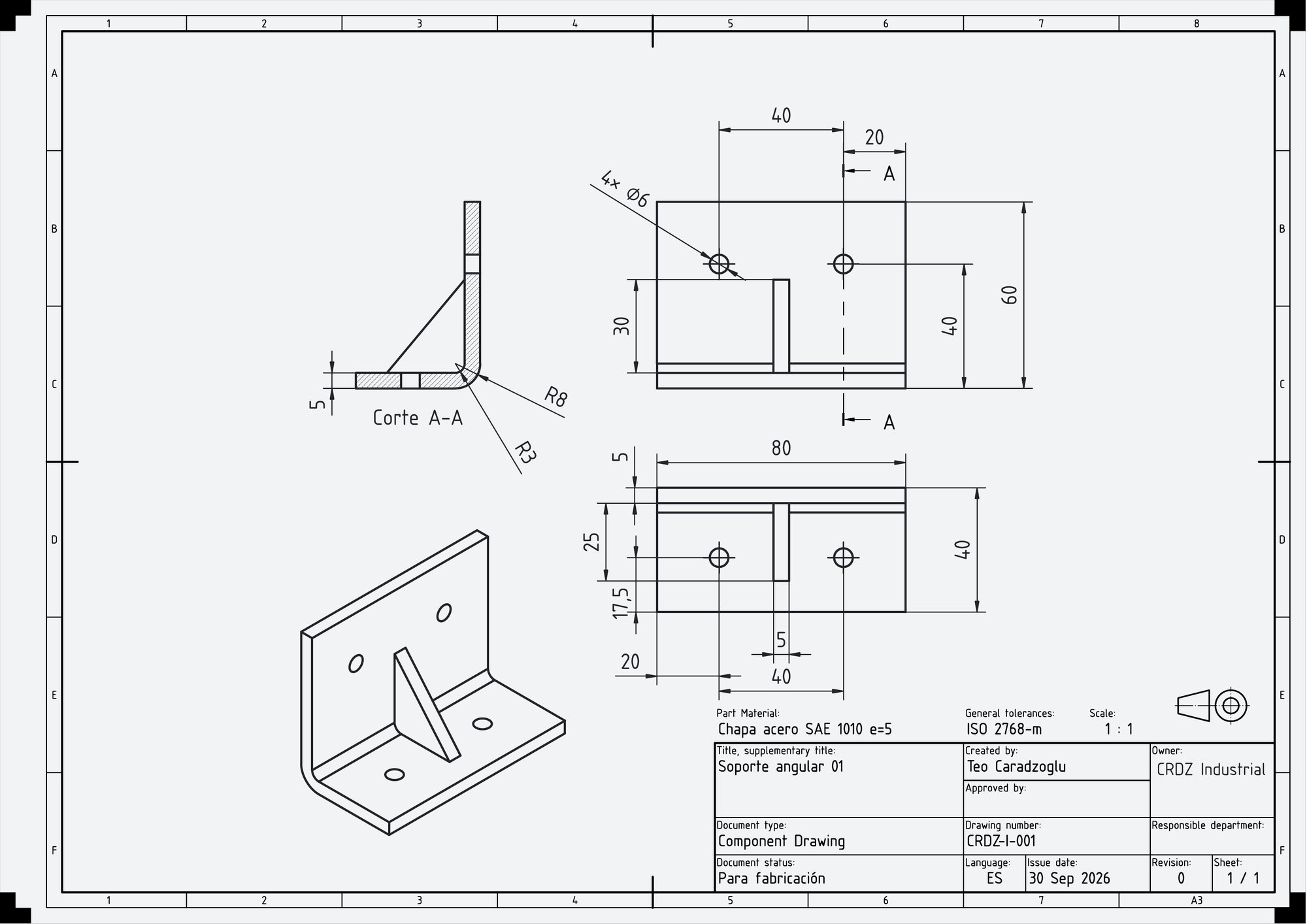

Soporte angular 01
Escuadra de chapa plegada a 90°, con nervio central de refuerzo y cuatro agujeros de fijación. Modelada con todas sus medidas restringidas y documentada en un plano listo para llevar al taller.
- Plano
- CRDZ-I-001 · Rev. 0
- Material
- Chapa acero SAE 1010, e = 5 mm
- Medidas
- 80 × 40 × 60 mm
- Agujeros
- 4 × ⌀6
- Plegado
- R3 interior · R8 exterior
- Nervio
- e = 5 mm, centrado
- Vistas
- Frontal, superior, corte A-A, isométrica
- Tolerancias
- ISO 2768-m
- Entrega
- PDF A3 escala 1:1 · modelo STEP
CRDZ Industrial · Pieza de muestra

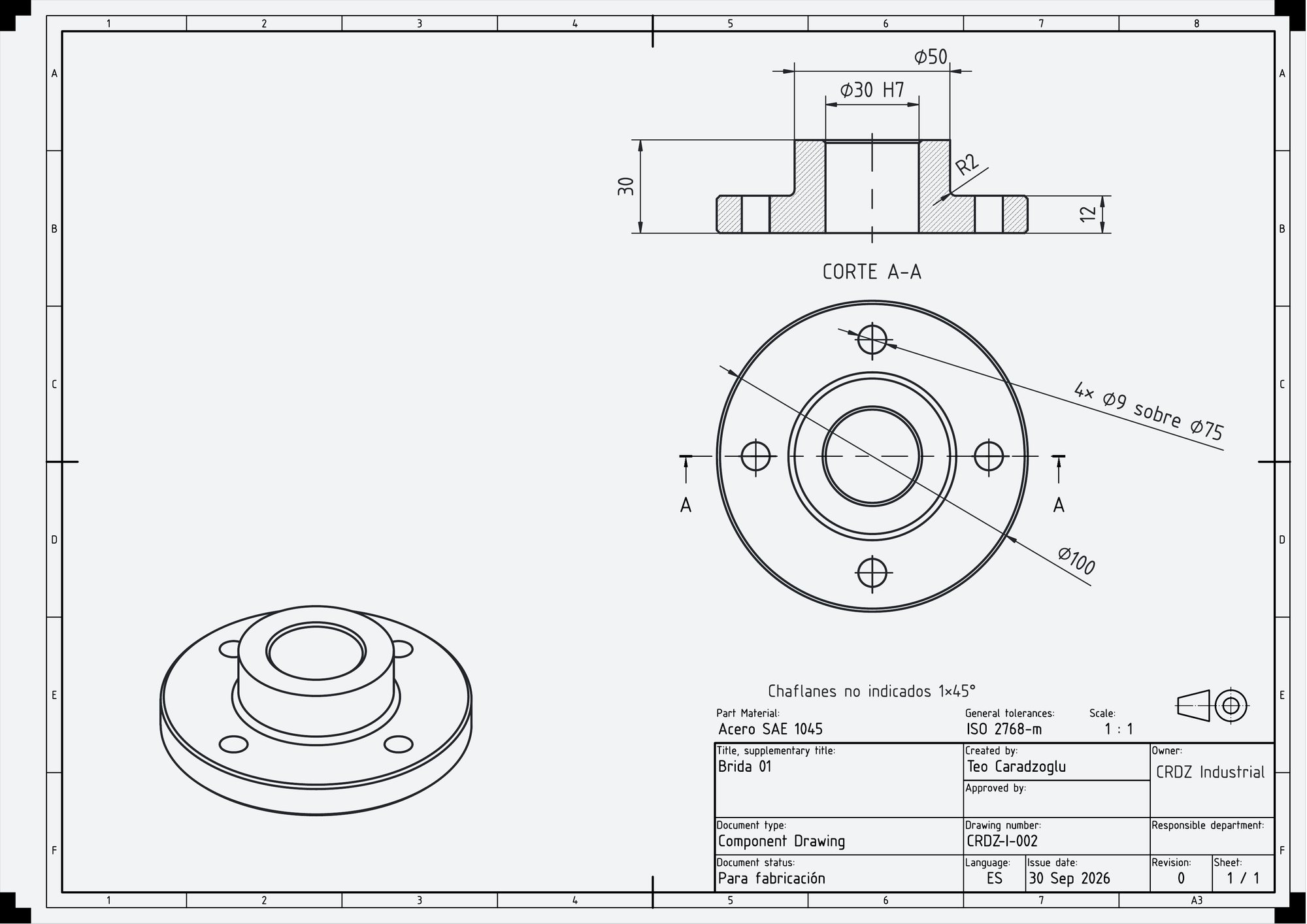

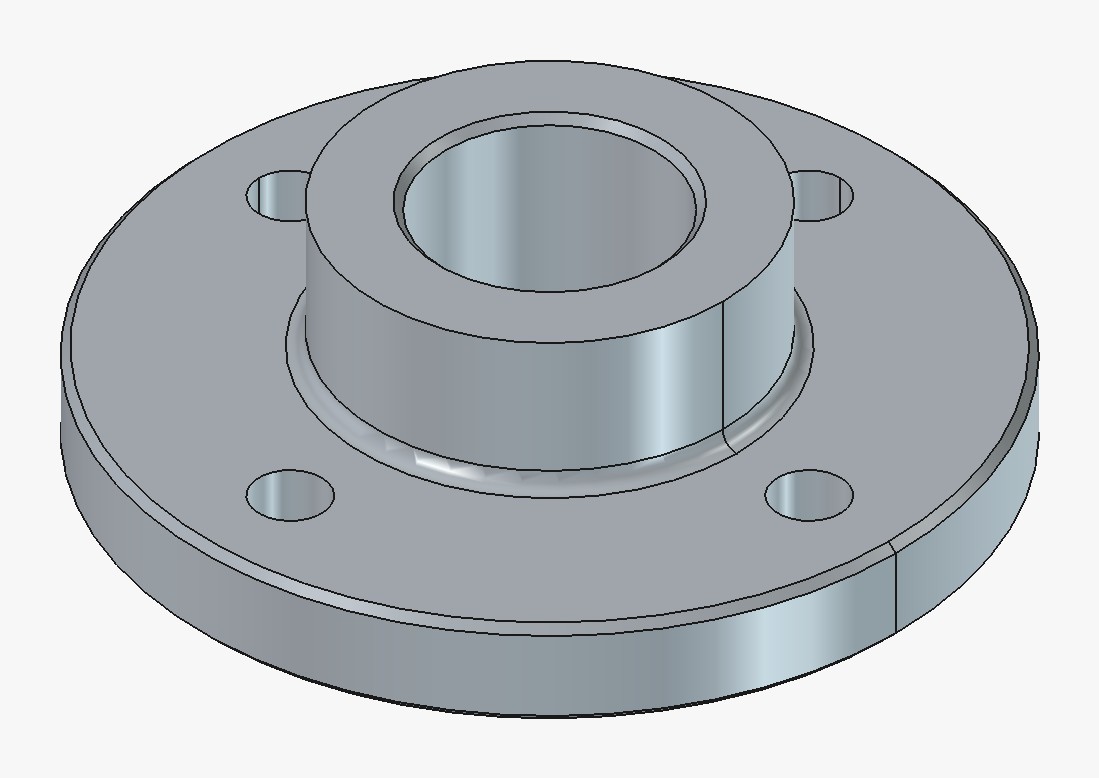

Brida 01
Brida torneada con cubo central y agujero de ajuste para eje, más cuatro agujeros de fijación repartidos a 90°. Modelada por revolución de un perfil y documentada con corte, cotas de diámetro y tolerancia de ajuste.
- Plano
- CRDZ-I-002 · Rev. 0
- Material
- Acero SAE 1045
- Disco
- ⌀100 × 12 mm
- Cubo
- ⌀50, altura total 30 mm
- Agujero central
- ⌀30 H7, pasante
- Fijación
- 4 × ⌀9 sobre ⌀75
- Terminación
- Chaflanes 1×45° · R2 en el cubo
- Vistas
- Planta, corte A-A, isométrica
- Tolerancias
- ISO 2768-m
- Entrega
- PDF A3 escala 1:1 · modelo STEP
CRDZ Industrial · Pieza de muestra

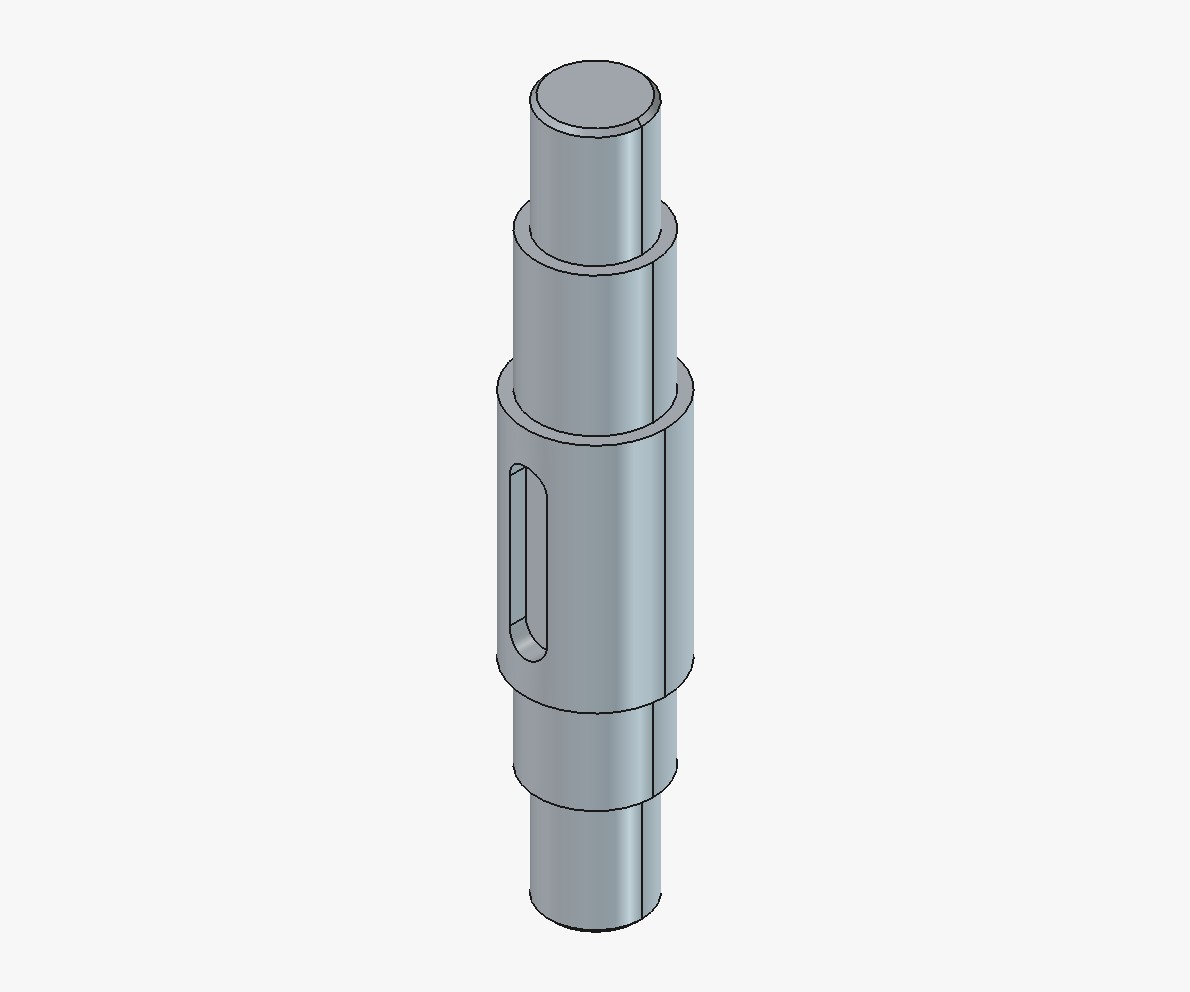

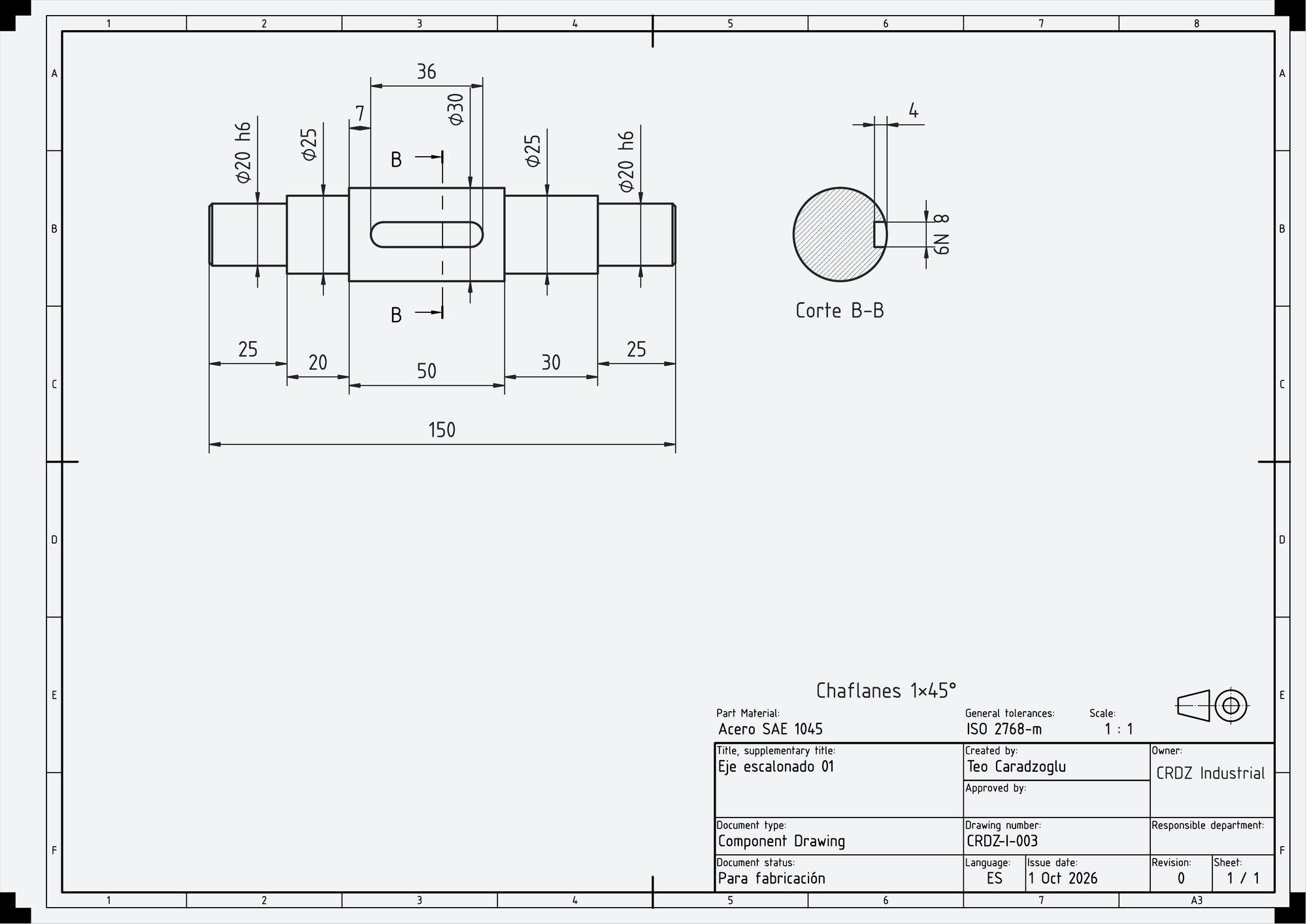

Eje escalonado 01
Eje de transmisión torneado en cinco tramos, con asientos de rodamiento en las puntas y chavetero en el tramo central para montar un engranaje o una polea. Documentado con tolerancias de ajuste y sección transversal del chavetero.
- Plano
- CRDZ-I-003 · Rev. 0
- Material
- Acero SAE 1045
- Largo total
- 150 mm
- Tramos
- ⌀20 h6 · ⌀25 · ⌀30 · ⌀25 · ⌀20 h6
- Chavetero
- 36 × 8 N9 × 4 mm, centrado
- Terminación
- Chaflanes 1×45°
- Vistas
- Vista principal, sección B-B
- Tolerancias
- ISO 2768-m
- Entrega
- PDF A3 escala 1:1 · modelo STEP
